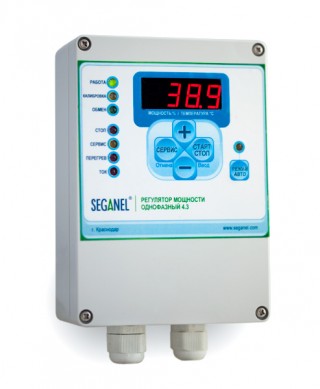

Однофазный симисторный регулятор мощности 4.3

Однофазный симисторный регулятор мощности 4.3

Назначение

Предназначен для плавной регулировки оборотов вентилятора или группы вентиляторов в бытовых и промышленных помещениях. Также используется в птицеводстве, для регулирования воздухообмена и поддержания температуры в птичниках и инкубаториях.

Плавное изменение оборотов в ручном и автоматическом режиме позволяет точно дозировать подачу воздуха в помещении, поддерживая тем самым заданную температуру и воздухообмен.

Комплектность

  • Регулятор мощности однофазный 4.2
  • Датчик температуры (по желанию)
  • Паспорт и инструкция по эксплуатации
  • Сервисная программа Seganel TUNE

Схемы

Регулятор имеет следующие функции и системы защиты:

Функции

  • Регулировка мощности от  0 до 100%
  • Калибровка – автоматическое определение пускового тока, рабочего тока электродвигателя вентилятора и установка аварийных пределов согласно этим значениям
  • Возможность подключения внешнего датчика температуры
  • Управление оборотами вентилятора по внешнему датчику температуры
  • 4 режима работы регулятора:

1 – просто регулятор (требует калибровки)
2 – регулировка оборотов электродвигателя вентилятора по внешнему датчику температуры (требует калибровки)
3 – контроль температуры электродвигателя вентилятора по внешнему датчику и аварийное отключение по перегреву электродвигателя (требует калибровки)
4 – то же самое, что и первый режим работы, но без калибровки. Работа по максимальной мощности, которая установлена по умолчанию производителем

  • Защита от перегрузок
  • Защита от перегрева
  • Интерфейс связи для подключения локальной сети RS-485
  • Гальваническая развязка интерфейса
  • Использование блока в составе АСУ PRO-KLIM
  • Прибор подключается к сервисной программе Seganel TUNE на компьютере для настройки всех параметров

Для поддержания задания по температуре используется алгоритм ПИД-регулирования, который управляет оборотами электродвигателя вентилятора.

Индикация

  • Подаваемой мощности вентилятору
  • Потребляемого тока электродвигателем вентилятора
  • Аварии по превышению тока
  • Перегрева радиатора устройства
  • Режима "стоп" – остановки работы вентилятора
  • Режима "сервис" – процесс выполнения настроек прибора
  • Режима "работа"
  • Режима "калибровка"
  • Обмена данных с ПК
