Интеллектуальная система управления и контроля в инкубационной камере БУК 3.8

Интеллектуальная система управления и контроля в инкубационной камере БУК 3.8

Назначение

Новое поколение инкубационной техники, кардинально отличающееся от ранее используемых технологий. Разработки оборудования велись с 2005 г. Серийное производство запущено в 2010 г.

Блок управления и контроля в инкубационной камере БУК 3.8 входит в состав Системы MIKO 1.1. Подробное описание Системы MIKO 1.1. в разделе решения на нашем сайте.

Осуществляет контроль и управление микроклиматом в инкубационной камере. Взаимодействует с датчиками влажности, температуры, оборотов вентилятора и интеллектуальной системой управления заслонками. Также передает данные и принимает команды управления с пульта диспетчера, где установлена программа PROCON. Имеет возможность управления через интернет.

Комплектность

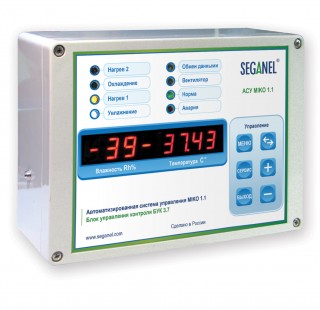

  • Блок управления и контроля инкубатора БУК 3.8
  • Крепление
  • Паспорт и инструкция по эксплуатации

Схемы

БУК 3.8. имеет следующие функции и системы защиты:

Техническая часть

  • Импульсный блок питания. Работает при 145 – 275 вольт, не оказывая влияния на технологический процесс  при постоянных перепадах сетевого напряжения.  Также имеет защиты по входу и выходу питающих напряжений - это позволяет сохранить блок в целостности при несанкционированном вмешательстве в схему (действия неквалифицированного персонала)
  • Сменные модули. Все выходные/входные каналы сделаны сменными модулями. Это дает возможность проводить оперативный ремонт (быстро заменяя их) в течение 5 – 10 минут без вмешательства производителя
  • Разъемы. Все внутренние блоки и датчики сделаны с использованием разъемов. Это позволяет быстро и оперативно менять вышедшие из строя узлы (поиск неисправностей)

Функциональные особенности

  • Высокая точность поддержания влажности и температуры 0,02 (две сотые градуса) позволяет уменьшить зональность в нижней части инкубационного шкафа – это дает увеличение процента вывода на 5 -10%
  • Охлаждение инкубационной камеры за счет увлажнения экономит воду. (Расход воды падает с 2000-3000 тысяч литров на 50 – 100 литров воды в сутки)
  • Нагрев имеет два раздельных канала. В случае отказа одного из каналов (отказ тена, обрыв проводов) автоматически переходит на другой канал и включает сигнал аварии. благодаря чему удается сохранить технологический процесс до ремонта технической неисправности
  • Интеллектуальный канал управления влажностью автоматически настраивается на изменение давления воды в подводящих трубах. Стабильно удерживает заданные параметры влажности

Аварийная сигнализация срабатывает при

  • Отклонении температуры от задания
  • Отклонении влажности от задания
  • Отклонении от задания оборотов вентилятора (при этом отключая нагрев)
  • Аварии по заслонке
  • Окончании режима охлаждения (низкая температура в камере)

Аварийный сигнал отключается только на панели прибора. Отсутствует возможность полностью выключения аварийной сигнализации оператором.

Режим охлаждения отключает тены пока охлаждается яйцо и сигнализирует об остывании яйца до температуры 32 градуса.

Интеллектуальный режим управления заслонками

При разогреве камеры прибор закрывает заслонки полностью (экономия электроэнергии, быстрый набор температуры). При работе автоматически определяет угол открытия заслонок по температуре в шкафу с использованием тепла выделяемого яйцом. Позволяет работать без нагревателей и при высокой температуре производить охлаждение шкафа за счет систем увлажнения, тем самым экономя электроэнергию и воду. В итоге, начиная с 6 -8 дня инкубации камера работает только на заслонках без использования нагревателей и системы охлаждения (без змеевика). Змеевик используется только в аварийных случаях.

Режим уменьшения зональности в шкафу при работе охлаждения

При работе заслонок на большом углу открытия  в режиме охлаждения в нижней части камеры создается зональность. Чтобы убрать зональность прибор включает нагреватели на очень короткое время (только при режиме охлаждения).

Режим контроля наличия яйца в камере

Часто бывает так, что при загруженности  персонала в цеху люди забывают включить шкаф с яйцом, либо по ошибке выключают его. Если шкаф был выключен, а внутри находится яйцо, то прибор через 1,5 – 2 минуты включает аварию. Если яйца нет, прибор аварию не включает.

Технические характеристики

Технические характеристики БУК 3.8 определяются техническими характеристиками датчиков, самого Блока управления и программного обеспечения.

Технические характеристики уровня сбора данных
Количество контролируемых инкубационных камер
127
Периодичность опроса
от 10 сек
Отображение графиков температуры, влажности, положения
от 1 сек
Отображение текущего состояния инкубационной камеры: температура, влажность, положение заслонки, партия, дата закладки, время инкубации
есть
Создание и распечатка отчётов об аварийных ситуациях, за определённый период по партиям и инкубационным камерам есть
<Задание индивидуальных режимов по влажности, температуре и положению заслонки для каждой камеры
есть



Технические характеристики удалённого контроля данных
Доступ к отчётам через Интернет из любой точки мира есть
Доступ и управление оборудованием через модемное соединение есть
Контроль и защита от несанкционированного доступа есть



Метрологические характеристики
Диапазон измеряемых температур,ºС 0 … +45
Дискретность измерения температуры, ºС 0,001
Относительная точность измерений температуры, не хуже , ºС 0,03
Отклик сенсора влажности, секунд < 5
Диапазон измерения влажности, % 0 … 100
Дискретность измерения влажности, % 1
Точность измерений влажности, % 2
Дискретность измерения оборотов вентилятора, об/мин
1
Точность измерений оборотов вентилятора, об/мин
1



Допустимые значения параметров
Температуры поддержания, ºС 0 … 40,0
Поддерживаемая влажность, % 0 …100
Частота вращения вентилятора, об/мин 0 … 900,0
Дельта  частоты вращения вентилятора, об/мин 0 …100



Технические характеристики БУ
Напряжение питания, В
145…275
Ток потребления не более, А
< 0,5
Частота обновления показаний индикаторов, секунд
~1
Дискретность индикации влажности, %
1
Дискретность индикации температуры, ºС
0,01
Точность поддержания влажности, %
2
Точность поддержания температуры, ºС
±0,05
Звуковой зуммер
есть
Установка температуры поддержания
есть
Установка   аварии по датчику вентилятора
есть
Подключение к системе сбора данных
есть
Автоматическая подстройка алгоритма управления
есть
