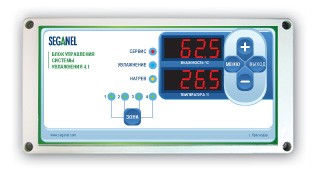

Блок интеллектуального управления системой увлажнения БУСУ 4.1 четырехзональный (туманообразование)

Блок интеллектуального управления системой увлажнения БУСУ 4.1 четырехзональный (туманообразование)

Назначение

Блок управления системой увлажнения 4.1 четырехзональный (далее БУСУ 4.1) предназначен для регулирования относительной влажности воздуха и температуры  в неагрессивных газовых средах в различных бытовых и промышленных помещениях, где присутствует циркуляция воздуха. БУСУ 4.1 применяется в составе измерительно–регулирующих систем или со вторичными приборами различного назначения, имеющими цифровые входы (RS-485).

Комплектность

  • Блок управления
  • Датчики влажности и температуры ДВТ 4.2
  • Паспорт и инструкция по эксплуатации



Схема работы

Схемы

Технические характеристики

Технические характеристики БУСУ 4.1 определяются техническими характеристиками датчиков, самого Блока управления и программного обеспечения.

Технические характеристики уровня сбора данных
Протокол ModBus есть
Количество устройств в сети RS 485 до 127
Периодичность опроса от 1 сек
Отображение графиков температуры, влажности, положения есть
Отображение текущего состояния : температура, влажность, моточасы, время работы есть
Создание и распечатка отчётов об аварийных ситуациях за определённый период есть
Задание индивидуальных режимов по влажности на каждую зону,температуре только для первой зоны есть
Технические характеристики удалённого контроля данных
Доступ к отчётам через Интернет из любой точки мира есть
Доступ и управление оборудованием через модемное соединение есть
Контроль и защита от несанкционированного доступа есть
Метрологические характеристики
Диапазон измеряемых температур,ºС -30 … +80
Дискретность измерения температуры, ºС 0,01
Относительная точность измерений температуры, не хуже , ºС 0,03
Отклик сенсора влажности, секунд < 5
Диапазон измерения влажности, % 0 … 100
Дискретность измерения влажности, % 1
Точность измерений влажности, % 2
Допустимые значения параметров
Температуры поддержания, ºС 0 … 80,0
Поддерживаемая влажность, % 0 …90
