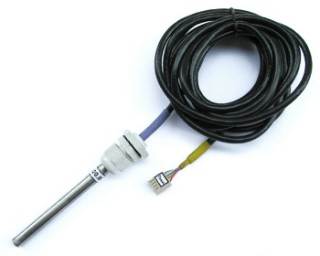

Датчик температуры ТП 100/8 Н

Датчик температуры ТП 100/8 Н

Назначение

Термопреобразователь ТП 100/8 Н предназначен для измерения и преобразования фактического значения температуры в электрический сигнал.  Применяется в инкубационных камерах и других помещениях.

Комплектность

  • Датчик температуры ТП 100/8 Н
  • Стойка крепления для ТП 100/8 Н
  • Крепеж (саморезы)
  • Паспорт и руководство по эксплуатации
  • Гарантийный талон

Схемы

Термопреобразователь ТП 100/8 Н предназначен для измерения относительной температуры воздуха в не агрессивных газовых средах в различных отраслях промышленности, производственных помещениях, инкубаториях, складах и т.д. Датчик применяется в измерительных системах или со вторичными приборами различного назначения, имеющими аналоговые входы.

Тепловое излучение преобразуется в аналоговый электрический сигнал термочувствительным элементом и передается в прибор по четырем проводам.

Технические характеристики
Диапазон измеряемой  температуры, °С -20 …+70
Относительная точность измерений температуры, не хуже, °С 0,01
Допустимое отклонение, °С ± 0,5
Тепловая инерция, не более, С 60
Напряжение питания, В 2,5…5
Выходное напряжение, В 0,3 …1,2
Ток потребления, µА 35
Выходной ток, µА 100
Количество чувствительных элементов, шт. 1
Схема подключения 4-х проводная
