Датчик влажности ДВ 4.0

Датчик влажности ДВ 4.0

Назначение

Датчик влажности  ДВ 4.0 предназначен для измерения относительной влажности воздуха в неагрессивных газовых средах в различных отраслях промышленности, производственных помещениях, инкубаториях, складах ит.д. ДВ 4.0 применяется в составе измерительных систем или со вторичными приборами различного назначения, имеющими аналоговые входы.



Комплектность

  • Датчик ДВ 4.0
  • Паспорт и руководство по эксплуатации
  • Гарантийный талон

Схемы

Особенности

  • Защита сенсора от налипания, жира, грязи;
  • Имеет нагревательный элемент для просушки сенсора влажности;
  • Моющийся фильтр (тефлоновая сетка);
  • Разъем для подключения;
  • Магнитное крепление.

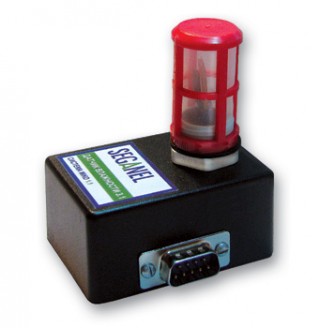

Устройство

  • Датчик изготовлен в корпусе из пластмассы
  • Доступ окружающего воздуха к чувствительному элементу осуществляется через фильтр, защищающий элемент от пыли и грязи
  • В корпусе датчика имеется разъем, для подключения соединительного кабеля;
  • В корпус впаяны магниты, с помощью которых осуществляется крепление датчика внутри камеры, что обеспечивает удобство пользования датчиком
  • Информация об измеренных данных относительной влажности передается в прибор, к которому подключен датчик, в виде аналогового сигнала по двум проводам

Принцип действия

    Датчик измеряет влажность с помощью емкостного чувствительного элемента, принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя. Верхним слоем является пленка термореактивного полимера, которая служит защитой от пыли и грязи. Также, эта конструкция делает возможным промывку датчиков, для этой цели рекомендуется использовать изопропиловый спирт.

    Технические характеристики
    Диапазон измерения, % RH 0 … 100
    Напряжение питания, В> 4,0...5,8
    Ток потребления, мА 0,2
    Рабочая температура, °С -40...80
    Температура хранения, °С -40...80>
    Повторяемость, ±% RH 0,5
