Датчик вращения вентилятора ДВВ 2.1

Датчик вращения вентилятора ДВВ 2.1

Назначение

Датчик вращения вентилятора ДВВ 2.1, предназначен для преобразования частоты вращения вентилятора в последовательность прямоугольных импульсов. Применяется в составе автоматизированной системы МИКО 1.1, что позволяет контролировать частоту вращения и работоспособность вентилятора инкубационной камеры.

Комплектность

  • Датчик  вращения ДВВ 2.1
  • Магнит с креплением
  • Крепеж (саморезы)
  • Паспорт и инструкция по эксплуатации
  • Гарантийный талон

Схемы

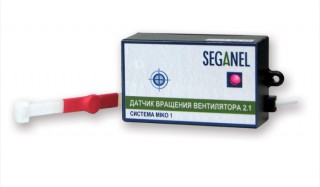

Блок изготовлен в корпусе из пластмассы с креплением на двух саморезах. Также в комплекте поставляется магнит с креплением из пластиковой стяжки.

Принцип действия

ДВВ 2.1 использует в качестве чувствительного элемента датчик Холла. При поднесении к нему магнита гаснет постоянно горящий светодиод и одновременно на выходе схемы появляется высокий уровень напряжения. Магнит закрепляется на спице шкива вентилятора, а датчик под шкивом, напротив магнита.

Технические характеристики
Измеряемая частота вращения, Об/мин
1…1000
Чувствительность к магнитному полю магнита (не более), мм
8
Напряжение питания, В
8…30
Потребляемая мощность (не более),  Вт
0,25
