Промышленные инкубаторы КУБАНЬ-16

Промышленные инкубаторы КУБАНЬ-16

Назначение

Разработан комплект промышленных инкубаторов «КУБАНЬ-16» (предварительная и выводная инкубационные камеры).

Инкубаторы надёжны, просты в эксплуатации, удобны в обслуживании, обладают высокими технологическими показателями, имеют прекрасную ремонтопригодность.

Инкубаторы могут эксплуатироваться во всех климатических зонах страны. Камеры оснащены интеллектуальной автоматической системой управления MIKO 3.1. Система позволяет вести производственный процесс без участия операторов – полностью в автоматическом режиме. Технология инкубации запрограммирована в самой системе.



Схема работы

Схемы

Конструкция инкубатора

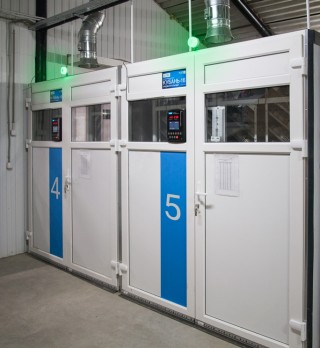

Термостат панель­ной конструкции, обеспечивающий поддержание заданного режима инкубации. Корпус собирается из «сэндвич-панелей» толщиной 60 мм. Лицевая сторо­на снабжена двухстворчатыми дверями.

Воздухообмен

Вентилятор предназначен для принудительной циркуляции воздуха и выравнива­ния температуры по всему объёму внутри камеры. Циркуляция воздуха обеспечивается четырехло­пастным, тихоходным вентилятором с приводом ремённой передачи. Вентилятор монтируется на задней усиленной стенке инкубатора. Воздухообмен осуществляется при помощи заслонок. Система воз­духообмена монтируется на задней стенке и крыше инкубатора.

Нагреватели

Для обогрева камер инкубаторов применены 4 трубчатых электронагревателя. Два канала нагрева: номинальный и форсированный. К каждому каналу подключено по два ТЭНа.

Система управления

Для визуального контро­ля в окне двери инкубатора установлен психрометр. Панель управления размещена снаружи с лицевой стороны на дверях, центральный блок управления инкубатором и блок управления заслонками, а так­же силовой шкаф размещены на задней стенке ин­кубатора.

Увлажнение

Для увлажнения воздуха использу­ется специальный насос и туманообразующая фор­сунка или чашка распыления на вентиляторе.

Охлаждение

Камера имеет систему воздушно- водяного охлаждения. Воздушное охлаждение осу­ществляется дроссельными заслонками, которые от­крываются по команде автоматики на необходимый угол. Водяное охлаждение производится с помощью трубчатого радиатора, расположенного на задней стенке инкубатора. Конструкция радиатора спираль­ная, что обеспечивает равномерное охлаждение на стороны инкубатора. При работе в режиме РОБОТ змеевик охлаждения используется только при ава­рийном повышении температуры. Охлаждение про­исходит за счет системы увлажнения.

Тележки

В комплект предварительной камеры входит 4 мобильные инкубационные тележки. Теле­жка предназначена для инкубации яиц и транспорти­ровки лотков с яйцами внутри инкубатория. Каждая тележка оборудована индивидуальным приводом поворота лотков, что позволило точно настроить угол поворота и упрощает обслуживание инкубато­ров в процессе закладки яиц. Автоматика обеспечи­вает защиту от заклинивания, выпадения лотков. При сбое работы механики тележки, система отключает эту тележку и включает сигнал аварии. Остальные тележки продолжают работу. Тележки ориентирова­ны внутри камеры. Лотки в тележках поворачивают­ся вдоль вектора воздушного потока, что позволило создать наиболее равномерное по объему камеры температурное поле. Точности и быстроте установки тележек способствуют направляющие желоба, за­крепленные на полу камеры. Инкубировать можно одну, две, три, четыре тележки без изменений в на­стройках автоматики. С приводом поворота лотков, установленном непосредственно на каждой теле­жке, возможно проводить периодический поворот яиц во время хранения на яйцескладе инкубатория. Это даёт дополнительно 1,5-2% к выводу, увеличи­вает продолжительность хранения яиц до закладки в камеру.

Выводные камеры

Инкубатор комплектуют 4-я мобильными платфор­мами, на которые устанавливают выводные лотки. Платформы с лотками закатывают в инкубатор по направляющим, проложенным на полу инкубатора.

В выводных камерах для охлаждения и увлажнения воздуха, а также для удаления пуха из инкубатора на задней стенке смонтирован открытый теплооб­менник (аналогично конструкции ИУВ). Вода, оро­шающая экраны, обеспечивает необходимый тем­пературный режим, влажность и удаление пуха из камеры.
