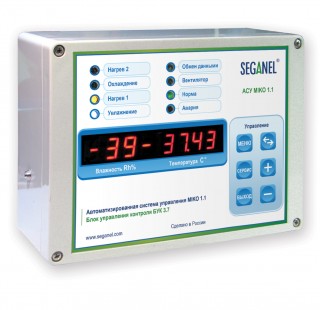

MIKO 1.1 - Cистема управления и контроля микроклиматом в инкубатории

Схемы

Особенности

• Работа без операторов;
• Интеллектуальное регулирование воздухообмена (кислород, углекислый газ);
• Уменьшение зональности в камере, повышение процента вывода;
• Расход электроэнергии 570 - 590 кВт за 1 тур (цыпленок);
• Расход воды 180 - 200 литров за один тур;
• Просушка датчика влажности (срок службы 3-5 лет);
• Быстрый ремонт, без вмешательства производителя (сменные модули);
• Устанавливается на любой вид отечественных камер;
• Управление через интернет (защищенный канал);
• Срок службы 10 -12 лет.



• Качественная и надежная система, отработанная годами с такими же пользователями, как и вы.

• Система рассчитана для работы на больших расстояниях от производителя. 90% отказов устраняется вашими силами в течении не более 10 минут.

• Функциональность системы продумана таким образом, чтобы операторы совершали как можно меньше ошибок. Обычная ситуация: глубокой ночью оператор подходит проверить температуру в камере, включает свет, чтобы посмотреть на психрометр. По ошибке вместо света отключает питание в камере, не замечая этого в общем шуме, и идет дальше. Ориентировочно через минуту срабатывает функция «контроль яйца в камере», включается звуковая сигнализация. Если яйца нет, камера отключается полностью.

• Еще одним из таких решений было сделать невозможным отключение звуковой сигнализации полностью. Звуковую сигнализацию можно выключить временно, т.е. до следующего срабатывания. Это позволяет не забывать операторам (намеренно не выключать звуковой сигнал), что есть аварийная ситуация в инкубационной камере.

• Два канала нагрева – это не только точная подача тепловой энергии в камеру, но также и дублирующая функция. В случае отказа одного из каналов система включит аварийный сигнал и, в любом случае, дотянет заданный режим в камере.

• Функция определения дня инкубации яйца позволяет автоматически определять уровень открытия заслонок в камере. Это полностью исключает ошибку операторов по обеспечению яйца кислородом.

• Независимо от того какая температура в цеху, какой день инкубации, сколько яйца в камере, какое яйцо заложено в камеру – система сама определит насколько необходимо открыть заслонки и откроет их.

• Также для желающих есть задание по заслонкам в автоматическом режиме. При установке задания, если этот параметр допустим при работе, система его устанавливает, если этот параметр не допустим, система его корректирует. В любом случае вы получаете тот результат, который вам нужен. (Многие ставят задание по заслонке 0 и весь процесс инкубации проходит в автоматическом режиме.)

• Возможность охлаждения камеры с помощью змеевиков, воздушных заслонок дает большое преимущество. Оператор имеет возможность установить приоритет: работать на заслонках или на змеевиках. Пример: при работе на змеевиках охлаждения, если пропадает давление или температуры воды высокая, получается недостаточное охлаждение камеры система сама примет решение приоткрыть заслонки, т.е. дублировать работу змеевиков воздушными заслонками. И наоборот, при работе на заслонках, на необходимое время может подключиться змеевик охлаждения.  Как правило вы даже не догадываетесь, что у вас было падение давления в трубах и т.п. Система всегда держит режим и вы получаете необходимый результат.

• При отказе любого из каналов управления (пробое, обрыве силового ключа) неисправность устраняется в течение трех минут. Замена исполнительного субмодуля. На каждом субмодуле имеется индикатор исправности самого модуля. Т.е. в этом случае уже не нужно вести прибор на ремонт.

• Многие конструктивные особенности продуманы аналогично, звоните, расскажем.

Преимущества

Повышение рентабельности Вашего производства до 40%.

• Гарантированное увеличение процента вывода до 5 % с повышением качества готовой продукции (цыплят)
• Экономия расхода воды в 100 раз по сравнению с оборудованием других производителей
• Экономия электроэнергии до 20%
• Уход от человеческого фактора, как при инкубации, так и при ремонте (ошибки персонала при ремонте)

Как?

• Высокая точность поддержания температуры от 0,02 до 0,04 градусов, автоматическое уменьшение зональности в шкафу
• Работа системы при температуре до +32 в помещении без змеевиков охлаждения
• Высокая ремонтопригодность
• Нет необходимости подстраивать систему при колебаниях температуры в помещении
• Не требуется высокая квалификация обслуживающего персонала
• Гарантийное и сервисное обслуживание
• Возможность наращивания и модернизации системы по желанию заказчика

Характеристики комплектаций системы MIKO 1.1

		Максимум	Оптимум	Стандарт	Минимум
1	Восемь программ управления (разные типы шкафов)	●	●	●	●
2	Сменые субмодули (БУК 3.8)	●	●	●	●
3	Два канала нагрева (номинальный, форсированный)	●	●	●	●
4	Защита по превышению питающего напряжения более 275 В	●	●	●	●
5	Защита от несанкционированного вмешательства в схему прибора	●	●	●	●
6	Включение звуковой сигнализации при превышении времени разогрева более пяти часов	●	●	●	●
7	Включение звуковой сигнализации при разрушении подшипников вентилятора, дисбаланса лопастей, нарушении целостности ремня	●	●	●	●
8	Звуковая сигнализация отклонения значений от нормы по температуре, влажности, оборотов вентилятора	●	●	●	●
9	Автоматический режим работы заслонок	●	●	-	-
10	Ручной режим работы заслонок	●	●	-	-
11	Открывание заслонок только по перегреву (аварийный режим работы)	-	-	●	●
12	Звуковая сигнализация неисправности заслонок	●	●	-	-
13	Автоматическая настройка заслонок на диапазон работы и по потреблению тока (защита по току моторедуктора)	●	●	-	-
14	Установка минимального уровня открытия заслонок при работе в режиме "Автоматический режим"	●	●	-	-
15	Автоматическое открытие заслонок на максимум в режиме "Охлаждение"	●	●	-	-
16	Автоматическое закрытие заслонок на ноль в режиме "Разогрев"	●	●	-	-
17	Канал нагрев 1 ПИД	●	●	●	●
18	Автоматический переход с одного канала нагрева на другой при отказе любого из каналов (пробой тена)	●	●	●	●
19	Канал охлаждения ПИД	●	●	●	●
20	Канал увлажнения ПИД	●	●	●	●
21	Режим охлаждения яйца водоплавающей птицы с контролем температуры и звуковой сигнализацией	●	●	●	●
22	Режим включения аварийной сигнализации при случайном отключении камеры с яйцом	●	●	●	●
23	Автоматическая корректировка зональности в шкафу	●	●	●	●
24	Автоматическое определение угла открытия заслонок по развитию эмбриона (обеспечение яйца кислородом)	●	●	-	-
25	Поддержание заданых режимов только заслонкой, без использования нагревателей и змеевиков охлаждения	●	●	-	-
26	Режим "просушка" - открывание заслонок на +15⁰ при превышении влажности болеее чем на 4%	●	●	-	-
27	Исправление некорректного задания угла открытия заслонок в "Автоматическом" режиме работы (Ошибка оператора)	●	●	-	-
28	Световая индикация состояния концевых выключателей поворота барабана лотков	●	●	●	●
29	Автоматическая настройка временных интервалов системы поворота барабана лотков "Калибровка"	●	●	●	●
30	Работа в "Аварийном" режиме без концевых выключателей	●	●	●	●
31	Аварийная звуковая сигнализация неисправности поворота барабана лотков	●	●	●	●
32	Включение звуковой сигнализации в положении "Горизонт" (напоминание) систему забыли в горизонтальном положении	●	●	●	●
33	Защита от переворота барабана лотков	●	●	●	●
34	Сменные субмодули (СУПБЛ 4.2) система поворота барабана лотков	●	●	●	●
35	Аварийная система контроля температуры БКТ 12.0	●	-	●	-

Галерея

Файлы

• Характеристики комплектаций системы MIKO
• Шкаф управления поворотом №3
• Инкубационный шкаф. Схема.
• Инкубационная машина. Схема.
• Схема монтажная. Поворот 4.2
• Схема. Силовой щит инкубационный №3.
• Психометрическая таблица.
• Щит управления камерой №5. Схема.
• Инкубационный шкаф MIKO 1.2 Схема
• "Максимальный" комплект МИКО 1.1 с БКТ 12
• "Максимальный" комплект МИКО 1.1 без БКТ 12
• "Стандартный" комплект МИКО 1.1
• "Минимальный" комплект МИКО 1.1
• Технология восстановления датчика влажности
• Технология Умный вывод
