MIKO 3.1 - система управления и контроля микроклиматом в инкубатории

MIKO 3.1 - система управления и контроля микроклиматом в инкубатории

Назначение

Системы MIKO 3.0 и MIKO 3.1 – предназначены для использования во всех типах предварительных и выводных инкубационных камер.

Самонастраивающиеся системы обеспечивают непрерывный контроль и поддержание в заданных пределах основных параметров процесса инкубации и не требуют вмешательства персонала во время всего периода инкубации.

Состав системы MIKO

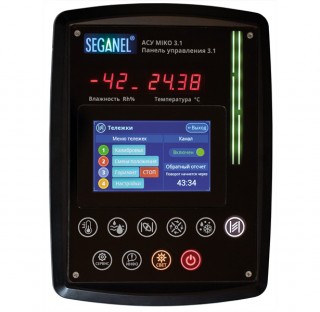

  • Панель управления
  • ЦБИ - центральный Блок Инкубатора
  • ИБП 9 - Импульсный Блок Питания
  • БУЗ - Блок Управления Заслонками (MIKO 3.1)
  • БМР - Блок Мото Редуктора (MIKO 3.0)
  • БКТ 12 - Блок Контроля Температуры
  • ДТ - Датчик Температуры
  • ДВ - Датчик Влажности
  • ДВВ - Датчик Вращения Вентилятора
  • Силовой Шкаф
  • Жгуты подключения

Схемы

Технология Технология Технология Технология Технология



MIKO 3.0, 3.1 интеллектуальная инкубационная система. Инкубационная интеллектуальная система – это способность системы расставлять приоритеты решаемых задач в реальном времени и выполнять их.

Система полностью управляет процессом инкубации без вмешательства оператора, оператор только контролирует процесс на диспетчерском пульте. При этом система значительно экономит энергоресурсы и повышает производительность (увеличивается процент вывода птенцов).

Пример работы системы в процессе инкубации.

Пример 1

Запуск камеры с яйцом, режим разогрев выход на заданные параметры. В приоритете поддержание температуры и влажности. Система работает нагревателями. Подача воды для увлажнения начинается с температуры +36 С°, заслонки закрыты.

Пример 2

Яйцо начинает потреблять кислород, начинает выделятся тепло. В приоритете обеспечение кислородом яйца, поддержание температуры и влажности. Система уменьшает мощность нагревателей, заслонки начинают приоткрываться, поддерживается влажность.

Пример 3

Середина инкубации, поддержание заданных параметров. В приоритете обеспечение кислородом яйца, поддержание заданных параметров. Увеличивается потребление кислорода и значительно выделяется тепло. Система увеличивает угол открытия заслонок, происходит выброс отработанного воздуха, вместе с воздухом выбрасывается влажность из камеры. Увеличивается подача воды на увлажнение, вода при испарении поглощает тепло выделяемое яйцом, нагреватели выключены. Инкубация происходит только за счёт выделения тепла яйцом, без работы нагревателей и змеевиков охлаждения.

Пример 4

Вторая половина инкубации, изменение температуры в помещении. В приоритете экономия энергоресурсов, поддержание заданных параметров. При снижении температуры в помещении, система прикрывает заслонки. Чтобы температура не снизилась в камере, уменьшается подача воды на увлажнение. Так как при снижении температуры воздуха его плотность возрастает, то количество кислорода подаваемого в камеру не уменьшается. Обратный процесс происходит при увеличении температуры в помещении.

Пример 5

Вторая половина инкубации, изменение воздухообмена в помещении, уменьшили мощность вентиляции, закрыли окна, двери. В приоритете обеспечение кислородом яйца, поддержание заданных параметров. При уменьшении воздухообмена в помещении система приоткрывает заслонки для увеличения подачи кислорода в камеру, поддерживается влажность и температура.
