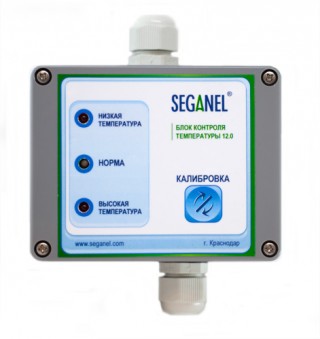

Аварийный блок контроля температуры БКТ 12.0

Аварийный блок контроля температуры БКТ 12.0

Назначение

Предназначен для контроля температуры в заданных пределах в инкубационном шкафу. По умолчанию настроено: верхний уровень  38,3 °С и нижний уровень  36,5 °С, имеется настройка по изменению верхнего и нижнего уровня контролируемой температуры. Диапазон настройки от +30 °С до +40 °С. Подходит для всех видов яиц: курица, индейка, цесарка, перепелка, гусь, утка, фазан, страус.

Комплектность

  • Блок управления БКТ 12.0
  • Исполнительное реле
  • Соединительные колодки к реле
  • Датчик температуры ТП 100/8 Н
  • Стойка крепления для ТП 100/8 Н
  • Дин-рейка 140 мм
  • Паспорт и инструкция по эксплуатации

Схемы

Технические характеристики
Параметр Значение
Диапазон контролируемой температуры, °С 25,0 – 45,0
Срабатывание канала верхнего уровня от задания, °С +0,8
Срабатывание канала нижнего уровня от задания, °С -1,0
Погрешность задания температуры, °С 0,01
Гистерезис, °С 0,05
Напряжение питания, В 220 ± 10% (50 HZ)
Потребляемая мощность Вт, не более 5
Допустимые значения параметров
Канал управления «ВЕРХНИЙ УРОВЕНЬ»
- максимальный ток, А 0,3
- максимальное напряжение, В 40
Канал управления «НИЖНИЙ УРОВЕНЬ»
- максимальный ток, А 0,3
- максимальное напряжение, В 40
Параметры исполнительных реле
- максимальный ток, А 5
- максимальное напряжение, В 240
- температура окружающей среды, °С -10….+50
