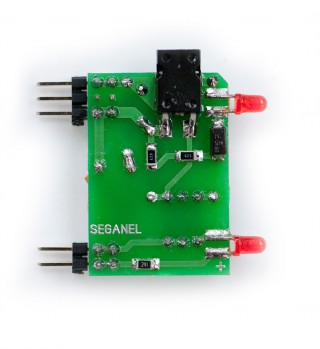

Субмодули вывода SVV-3

Субмодули вывода SVV-3

Назначение

Данные субмодули входят в комплектацию систем управления.



Схемы

Субмодуль вывода SVV3 имеет светодидную индикацию по работе которой можно визуально определить

  • Неисправность силового ключа субмодуля (симистора)
  • Целостность цепей подключения нагрузки и самой нагрузки
  • Индикация включения/выключения субмодуля (команда с БУ)

Принцип работы светодиодов:

1. Субмодуль выключен
1-ый светодиод не горит, 2-ой горит.
Это означает, что к субмодулю подключена нагрузка. Силовой симистр исправен и находится в выключенном состоянии. Цепи подключения к нагрузке исправны.

2.  Субмодуль включен
1-ый светодиод горит – поступила команда с БУ на включение.
2-ой не горит – силовой симистр исправен и находится во включенном состоянии. Цепи подключения к нагрузке исправны.

3. Неисправность субмодуля или цепей подключения нагрузки и самой нагрузки находятся в выключенном состоянии
1-ый не горит – нет команды с БУ.
2-ой не горит – неисправен силовой симистр субмодуля (пробой симистора). Или неисправны цепи подключения нагрузки или сама нагрузка.

4. Неисправность субмодуля или цепей подключения нагрузки и самой нагрузки находятся во включенном состоянии
1-ый не горит – есть команда с БУ.
2-ой не горит – вышел из строя силовой симистр субмодуля (сгорел). Цепи подключения к нагрузке исправны. Нагрузка исправна.
