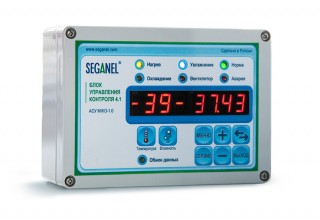

Интеллектуальная система управления и контроля в инкубационной камере БУК 4.1

Интеллектуальная система управления и контроля в инкубационной камере БУК 4.1

Назначение

Третье поколение инкубационной техники. Система третьего поколения, аналог выпускаемого оборудования другими производителями.

Блок управления и контроля в инкубационной камере БУК 4.1 входит в состав Системы MIKO 1.0. Осуществляет контроль и управление микроклиматом в инкубационной камере. Взаимодействует с датчиками влажности, температуры, оборотов вентилятора. Также передает данные и принимает команды управления с пульта диспетчера, где установлена программа PROCON. Имеет возможность управления через интернет.

Комплектность

  • Блок управления и контроля инкубатора БУК 4.1
  • Крепление
  • Паспорт и инструкция по эксплуатации

Схемы

БУК 4.1 имеет следующие функции и системы защиты:

Функциональные особенности

  • Высокая точность поддержания влажности и температуры 0,02 (две сотые градуса) позволяет уменьшить зональность в нижней части инкубационного шкафа – это дает увеличение процента вывода на 5 -10%
  • Интеллектуальный канал управления влажностью автоматически настраивается на изменение давления воды в подводящих трубах. Стабильно удерживает заданные параметры влажности

Аварийная сигнализация срабатывает при

  • Отклонении температуры от задания
  • Отклонении влажности от задания
  • Отклонении от задания оборотов вентилятора (при этом отключая нагрев)
  • Окончании режима охлаждения (низкая температура в камере)

Аварийный сигнал отключается только на панели прибора. Отсутствует возможность полностью выключения аварийной сигнализации оператором.

Режим охлаждения отключает тены пока охлаждается яйцо и сигнализирует об остывании яйца до температуры 32 градуса.

Режим уменьшения зональности в шкафу при работе охлаждения

При работе заслонок на большом углу открытия  в режиме охлаждения в нижней части камеры создается зональность. Чтобы убрать зональность прибор включает нагреватели на очень короткое время (только при режиме охлаждения).

Режим просушки датчика влажности

При большой влажности либо попадании воды на сенсор, включается автоматическая просушка сенсора, что позволяет увеличить срок службы датчика влажности.

Технические характеристики

Технические характеристики БУК 4.1 определяются техническими характеристиками датчиков, самого Блока управления и программного обеспечения.

Технические характеристики уровня сбора данных
Количество контролируемых инкубационных камер
127
Периодичность опроса
от 10 сек
Отображение графиков температуры, влажности
от 1 сек
Отображение текущего состояния инкубационной камеры: температура, влажность, партия, дата закладки, время инкубации
есть
Создание и распечатка отчётов об аварийных ситуациях, за определённый период по партиям и инкубационным камерам есть
<Задание индивидуальных режимов по влажности, температуре
есть



Технические характеристики удалённого контроля данных
Доступ к отчётам через Интернет из любой точки мира есть
Доступ и управление оборудованием через модемное соединение есть
Контроль и защита от несанкционированного доступа есть



Метрологические характеристики
Диапазон измеряемых температур,ºС 0 … +45
Дискретность измерения температуры, ºС 0,001
Относительная точность измерений температуры, не хуже , ºС 0,03
Отклик сенсора влажности, секунд < 5
Диапазон измерения влажности, % 0 … 100
Дискретность измерения влажности, % 1
Точность измерений влажности, % 2
Дискретность измерения оборотов вентилятора, об/мин
1
Точность измерений оборотов вентилятора, об/мин
1



Допустимые значения параметров
Температуры поддержания, ºС 0 … 40,0
Поддерживаемая влажность, % 0 …100
Частота вращения вентилятора, об/мин 0 … 900,0
Дельта  частоты вращения вентилятора, об/мин 0 …100



Технические характеристики БУ
Напряжение питания, В
180…240
Ток потребления не более, А
< 0,5
Частота обновления показаний индикаторов, секунд
~1
Дискретность индикации влажности, %
1
Дискретность индикации температуры, ºС
0,01
Точность поддержания влажности, %
2
Точность поддержания температуры, ºС
±0,05
Звуковой зуммер
есть
Установка температуры поддержания
есть
Установка   аварии по датчику вентилятора
есть
Подключение к системе сбора данных
есть
Автоматическая подстройка алгоритма управления
есть
